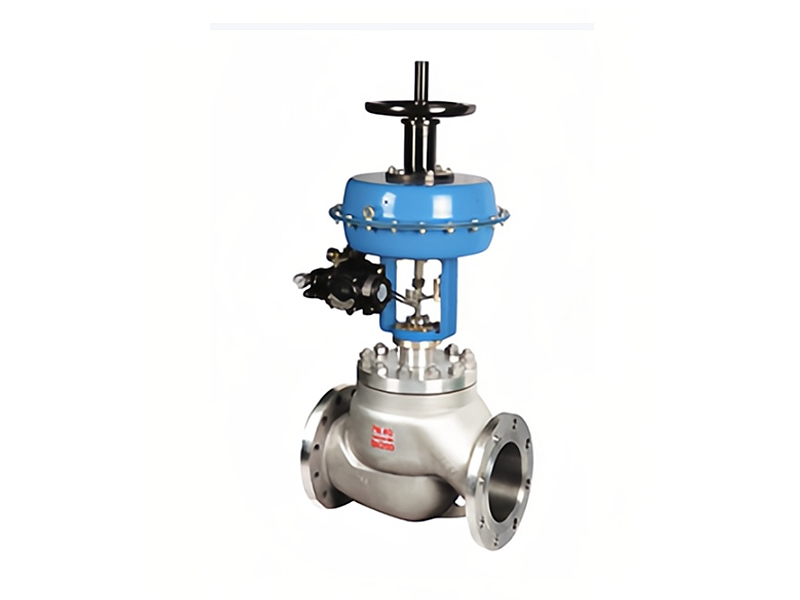

M系列氣動套筒調節閥
M系列氣動套筒調節閥是一種壓力平衡型調節閥，采用套筒導向、壓力平衡型雙密封閥芯結構，流道呈S流線型，配用多彈簧執行機構,整體工作平穩。允許壓差大、流量精確、噪音低等特點。特別適用于流量大、閥前后壓差較大。泄露要求不高的場合。產品廣泛應用于化工、石化、化纖、電力、冶金、環保等工業部門的自控系統中。
【規格參數】
公稱通徑 | DN15~DN400 |
公稱壓力 | PN1.0~PN10.0 Class150~Class600 |
工作溫度范圍 | -196℃~565℃ |
連接方式 | 法蘭式 焊接式 螺紋式 |
閥體材質 | WCB CF8 CF8M CF3M TA C-276 2205 |
閥內件材質 | 304 304+STL 316 316+STL 316L 316L+STL 17-4PH C-276 |
閥蓋形式 | 標準型 散熱型 伸長型 波紋管密封型 波紋管密封散熱型 |
流量特性 | 等百分比 直線 |
泄漏等級 | 硬密封IV級 V級 軟密封VI級 (標準ANSIB16.104) |
薄膜執行機構 | PZM200 PZM280 PZM400 PZM600 PZM1000 PZM1600 |
彈簧范圍及氣源 | 40~200KPa (氣源0.25MPa) 80-240KPa (氣源0.3MPa) |
輸入信號 | 4-20mA.DC |
【產品特點】
1. 流道采用S形構造，能夠抑制因流路形狀復雜而產生渦流，以及因流路忽然擴大而引起復雜不規則流動等現象，從而實現高效平穩的介質流動。
2. 采用模塊化設計，互換性和通用性強；更換不同套筒，可獲得不同流量系數和不同流量特性。
3. 平衡結構：使閥芯上所受的不平衡力大為減??；同時，它還具有阻尼作業，有利于對控制閥穩定運行，通過閥內件上特制對稱小孔，可以降低噪音，進一步實現降壓，從而預防閃蒸和空化，特別適用于各種高壓差、低噪音的場合，提高了調節閥的綜合性能，因此能用于較大壓差和低噪音的應用場合。
4. 安裝維護方便:閥座通過閥蓋壓緊在閥體上，不采用螺紋連接，安裝和維護方便。
5. 調節閥由于采用了簡易機械結構的多彈簧型小型大輸出力的薄膜執行機構，從而成功地大幅度降低了閥門的高度，實現了小型化。
6. 用高精度流量特性曲線IEC作為標準技術參數，理論上實現了“理想”的流動，使過程增益穩定。計算機模擬，閥開度進行過程控制條件下，可以實現柔性控制。
